小型多功能廳音視頻系統方案
- 2019-07-15
- 閱讀：4938次
專業擴聲需求：
小型多功能廳的專業擴聲系統，不但只是簡單的會議擴聲系統，而且是一個以報告、演講、歌舞晚會樂會等活動演出的綜合廳堂。
清單配置：
小型多功能廳音視頻系統方案（設備一覽表）
| 序號 | 設備名稱 | 設備型號 | 數量 | 單位 | 品牌 | 備注 |
| 1 | 全頻主擴音箱 | VS-15T | 2 | 只 | VBS | 音頻擴聲系統設備 |
| 2 | 主功放 | VS-850EA | 1 | 臺 | VBS | |
| 3 | 全頻補聲音箱 | VS-12T | 4 | 只 | VBS | |
| 4 | 補聲功放 | VS-550EA | 2 | 臺 | VBS | |
| 5 | 低音音箱 | VS-18SW | 2 | 只 | VBS | |
| 6 | 超低音功放 | VS-850EA | 1 | 臺 | VBS | |
| 7 | 返送音箱 | VS-12T | 2 | 只 | VBS | |
| 8 | 返送功放 | VS-550EA | 1 | 臺 | VBS | |
| 9 | 8路2編組調音臺 | VS-08LT | 1 | 臺 | VBS | |
| 10 | 均衡器 | VS-331Q | 1 | 臺 | VBS | |
| 11 | 數字反饋抑制器 | VS-224F | 1 | 臺 | VBS | |
| 12 | 數字效果器 | M350 | 1 | 臺 | T.C | |
| 13 | 音頻處理器 | VS-28X | 1 | 臺 | VBS | |
| 14 | U段無線話筒（手持） | VS-1302S | 2 | 套 | VBS | |
| 15 | 天線放大器 | VS-1004R | 1 | 套 | ||
| 16 | 電源時序器 | VS-08PW | 3 | 臺 | VBS | |
| 17 | 數字會議主機 | VS-3500M | 1 | 臺 | VBS | 數字會議系統設備 |
| 18 | 主席機 | VS-3500C | 1 | 只 | VBS | |
| 19 | 代表機 | VS-3500D | 9 | 只 | VBS | |
| 20 | 會議系統軟件 | VS-3500S | 1 | 套 | VBS | |
| 21 | 延長電纜 | P-820L | 1 | 條 | VBS | |
| 22 | 會議專用地插 | P-8 | 1 | 只 | VBS | |
| 23 | 話筒增益器 | VS-225F | 1 | 臺 | VBS | |
| 24 | 中控主機 | VS-5500M | 1 | 臺 | VBS | 中央控制系統設備 |
| 25 | 專用軟件及編程 | VS-5500S | 1 | 臺 | VBS | |
| 26 | 無線路由器 | TP-LINK | 1 | 臺 | 自選 | |
| 27 | 平板電腦 | IPAD | 1 | 臺 | APPLE | |
| 28 | 電源控制器 | VS-5500P | 1 | 臺 | VBS | |
| 29 | 音量控制器 | VS-5500V | 1 | 臺 | VBS | |
| 30 | AV矩陣 | VS-0808AV | 1 | 臺 | VBS | |
| 31 | VGA矩陣 | VS-0808VGA | 1 | 臺 | VBS | |
| 32 | 輔料輔材 | 自選 | 1 | 批 | 定制 |
注：本配置清單僅限參考，具體配置需要提供平面圖/效果圖/功能需求等，再由我司專業人員設計。
整套擴聲系統功能概況：
會議模式的多樣性——采用數字會議系統和數字周邊處理器，設計多種工作模式，如：會議模式，演出模式等等；
操作簡單——采用8路2編組調音臺DX系列調音臺進行傻瓜式操作，操作者只需要推動拉桿或者旋轉某個旋鈕均可達到預想效果；
安裝效果——音箱采用一對一定阻傳輸方式，音箱與功放阻抗匹配，采用全頻寬頻音箱，還原出最佳的音質效果，在文藝演出上擴音音質飽滿、音色層次豐富；
統一管理控制——會場采用集中控制管理，集成設備、音頻、視頻統一管理的智能化工程。

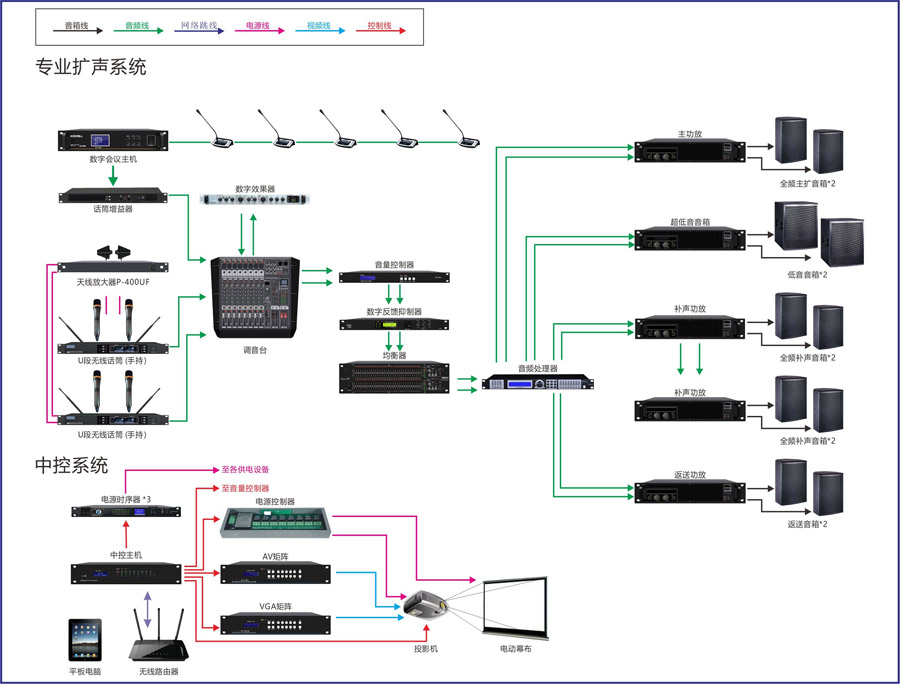

系統連接圖
